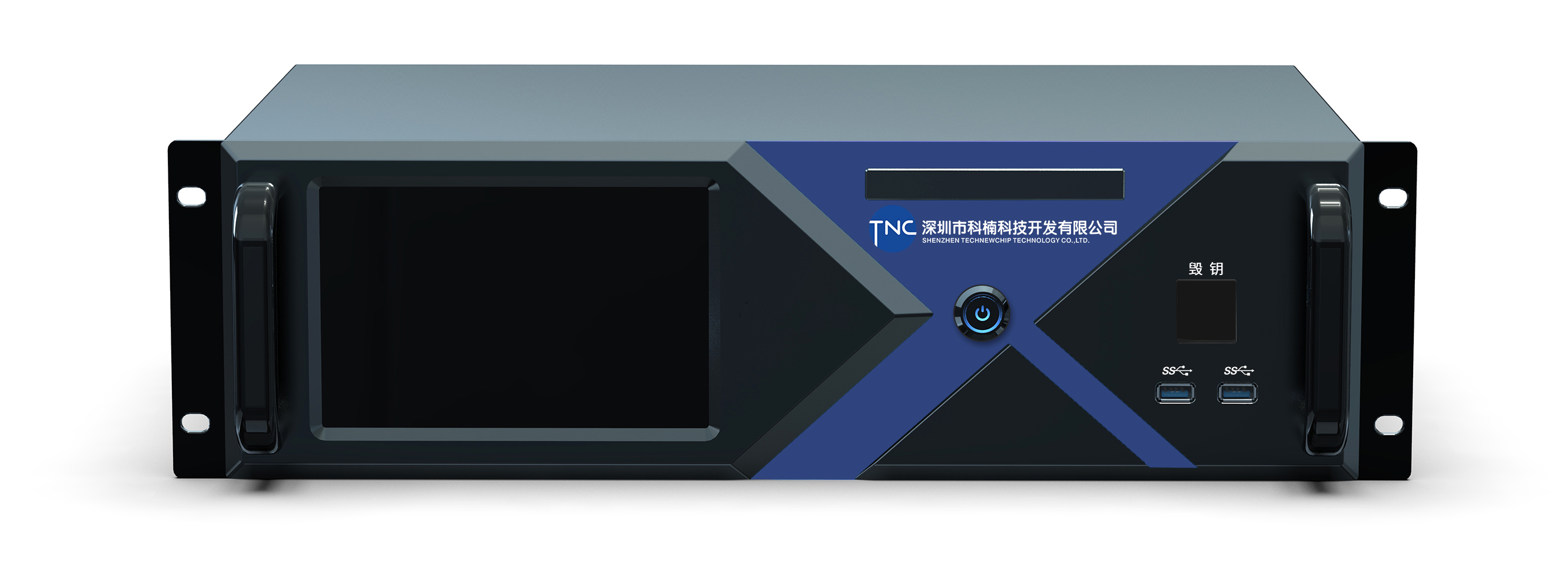

設備采用標準19英寸、4U高，可上架機箱，單板采用VPX 3U 4HP板卡。機箱總共有15個4HP槽位，，1塊系統管理板、1塊系統認證板、2塊接口板、1塊SRIO交換板、10塊處理板。系統管理板和系統認證板通過x1 SRIO與交換板互連，處理板的前4個槽位通過x2 SRIO與交換板互連，其余6個槽位處理板通過x1 SRIO與交換板互連，接口板通過兩路x4 SRIO與交換板互連。

      系統管理板和系統認證板的管理數據通過x1 SRIO與交換板通訊，交換板將管理數據分發到10塊處理板和兩塊接口板。

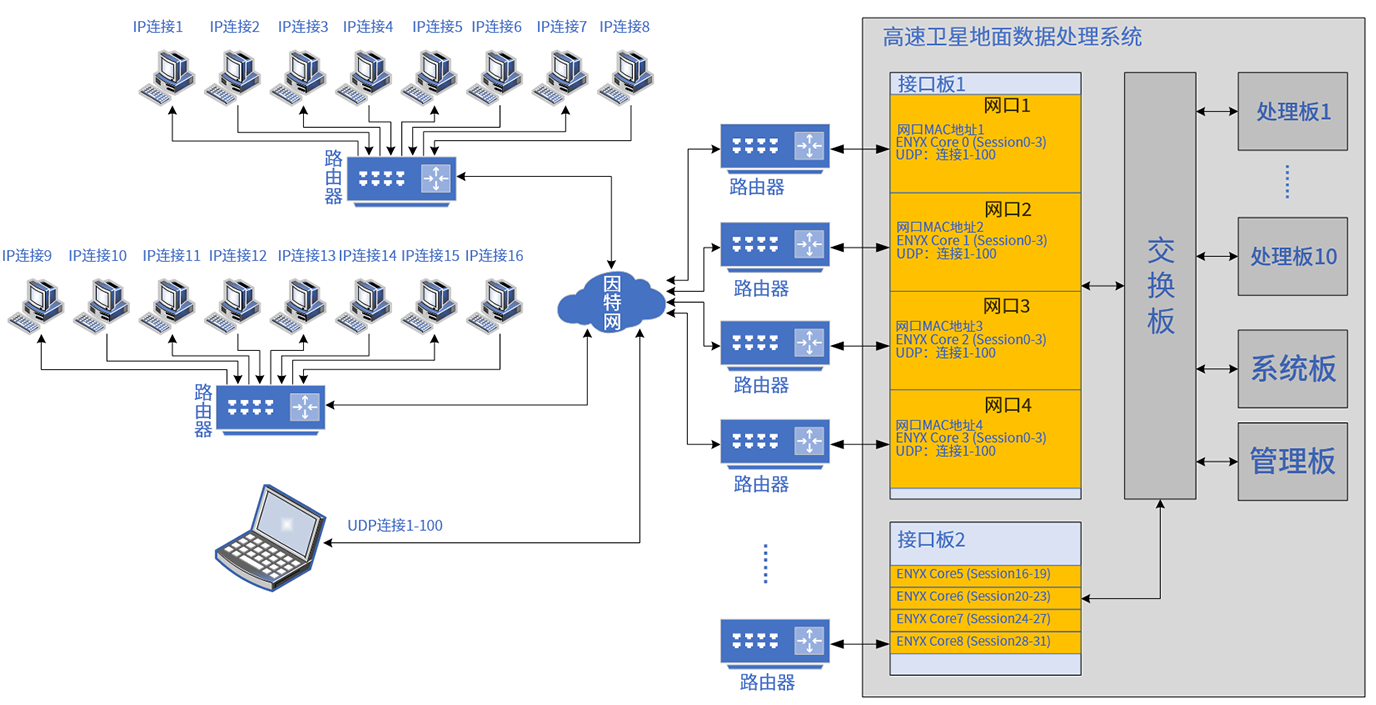

      接口板通過4路萬兆以太網接入的業務數據，再通過x4 SRIO通道分送至交換板，交換板將業務數據分發至10塊處理板。

管理板

●    單板采用標準3U VPX尺寸要求，面板寬度4HP，風冷結構。

●    CPU選用龍芯LS3A4000，主頻1.5GHz，板載8GB DDR3，硬盤通過后插板的方式實現，容量1TB，可升級容量。

●    預裝中標/銀河麒麟操作系統。

●    背板輸出1路1x LANE接口，協議SRIO，單LANE速率5.0Gbps。

●    通過后插板可連接1路主備開關、2路三色LED，連接至機箱前面板。

●    單板前面板輸出一路RS232串口，接口形式：RJ45，轉接線為標準的Console調試線。

●    單板前面板輸出1路千兆以太網接口，接口形式：RJ45

●    單板前面板輸出1路USB2.0接口，可通過USB HUB擴展接口。

●    單板前面板輸出1路HDMI顯示接口，可用于外接顯示器。

系統板

●    單板采用標準3U VPX尺寸要求，面板寬度4HP，風冷結構。

●    CPU選用龍芯LS3A4000，主頻1.5GHz，板載8GB DDR3，硬盤通過后插板的方式實現，容量1TB，可升級容量。

●    預裝中標/銀河麒麟操作系統。

●    背板輸出1路1x LANE接口，協議SRIO，單LANE速率5.0Gbps。

●      通過后插板可連接1路毀鑰開關、1路RS232注鑰接口，連接至機箱前面板。

●    單板前面板輸出一路RS232串口，接口形式：RJ45，轉接線為標準的Console調試線。

●    單板前面板輸出1路USB2.0接口，可通過USB HUB擴展接口。

●    板載SSD固態硬盤支持毀鑰功能，可通過機箱前面板毀鑰按鍵觸發毀鑰動作。

 接口板

●    單板采用標準3U VPX尺寸要求，面板寬度4HP，風冷結構。

●    接口板前面板支持4路萬兆以太網SFP+接口；

●    背板支持2路4xLANE接口，協議為SRIO，單LANE速率最高6.25Gbps。

●    單板板載2組64bit位寬DDR3，每組總?cè)萘?GB，總共4GB，每路萬兆接口速率最大5Gbps，4路速率一共40Gbps，理論上最大可對以太網接口數據進行1.6s的緩沖時間。

●    管理板可通過背板側SRIO接口對網絡交換板進行IP地址等配置。

●    網絡接口板能夠通過背板側SRIO接口接收管理板獲取狀態的命令，并向管理板上報狀態。

●    網絡接口板能夠通過背板側SRIO接口接收管理板獲取狀態的命令，完成對10塊處理板的復位操作。

交換板

●    單板采用標準3U VPX尺寸要求，面板寬度4HP，風冷結構。

●    前面板輸出一路RS232接口，接口形式：RJ45。

●    交換板到背板支持4路4x LANE、4路2x LANE、8路1x LANE，協議為SRIO，單LANE速率6.25Gbps。

●    交換板可通過存儲在本地的配置信息上電進行默認配置，管理板也可通過互連的RS485接口對SRIO交換芯片的配置信息進行實時更新。

●    交換板可通過RS485接口向管理板上報狀態。

處理板

●    處理板為標準3U VPX架構，長度160mm、寬度100mm，風冷散熱。到背板支持1路2x SRIO接口或1路1x SRIO接口（取決于具體的背板槽位），單LANE速率不低于6.25Gbps，接到交換板。
